製品詳細・ハードウェア仕様

NEEDLEWORKの製品詳細・ハードウェア仕様について記載しています。


製品仕様(仮想アプライアンス版)


VA-NEEDLEWORKの動作環境等の情報はこちらをご参照ください。

製品仕様(ハードウェア版)


ハードウェア(機器本体)
項目名内容備考
電源24W 12V ACアダプタ-
寸法165(W) x 105.5(D) x 43(H)mm-
NIC4x GbE RJ45テスト用ポート3、管理用ポート1
動作条件(温度)0〜40℃-
動作条件(相対湿度)20〜90%-
推奨OS

windows 10

推奨ブラウザ

Chrome

各部名称とはたらき

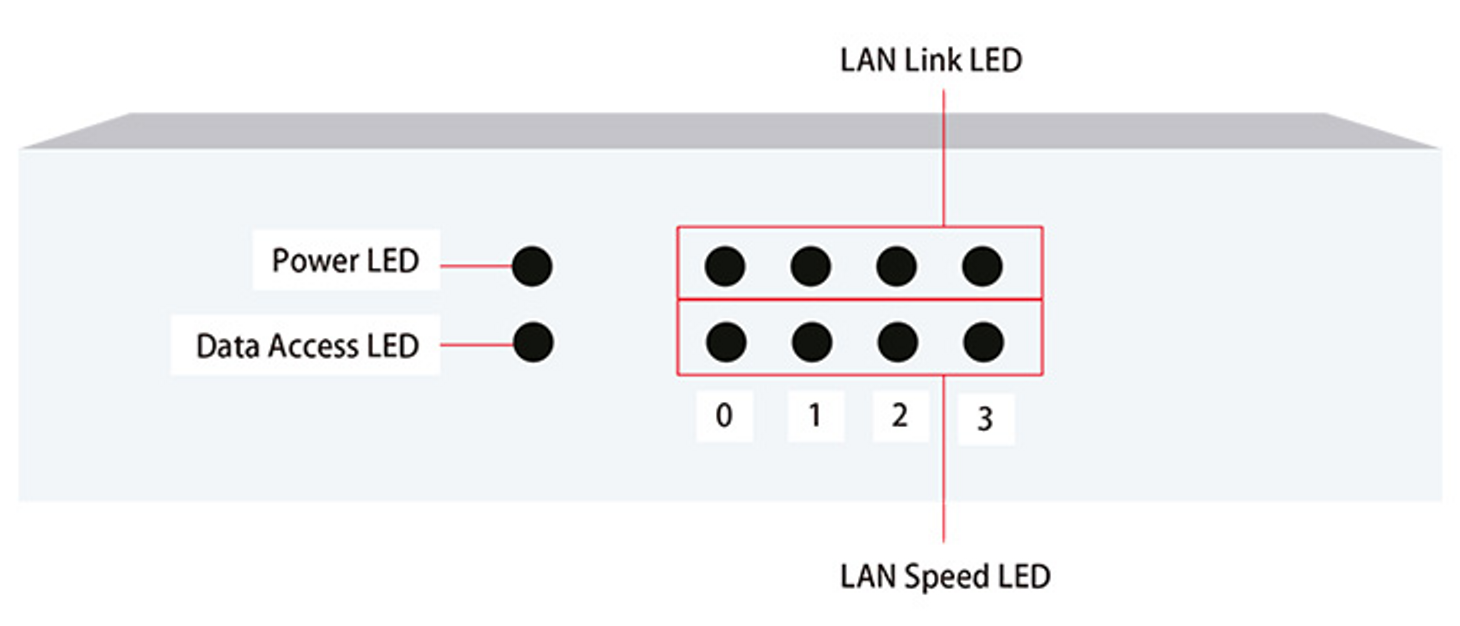

オモテ面

オモテ面
1.POWERランプ(Power LED)
機器本体の電源の状態を示します。
  • 消灯…電源が切れています。
  • 緑点灯…動作中です。

2.DISKランプ(Data Access LED)
DISKへのアクセス有無を示します。
  • 消灯…DISKアクセスが無い状態です。
  • 赤点灯…DISKへアクセス中です。

3.LINK/DATAランプ(LAN Link LED)
各イーサネットポートの状態を示します。
  • 消灯…リンクがダウンしている状態です。
  • 緑点灯…リンクがアップしている状態です。
  • 緑点滅…リンクがアップしており、データを送受信中です。

ランプ番号は、下記のインターフェースに対応しています。
ランプ番号インターフェース名
0ETH0
1ETH1
2ETH2
3Management(ETH3)
4.SPEEDランプ(LAN Speed LED)
各イーサネットポートの接続速度を示します。
  • 消灯…リンクがダウンしている状態か、10Mbpsで動作しています。
  • 緑点灯…100Mbpsで動作しています。
  • 橙点灯…1000Mbpsで動作しています。

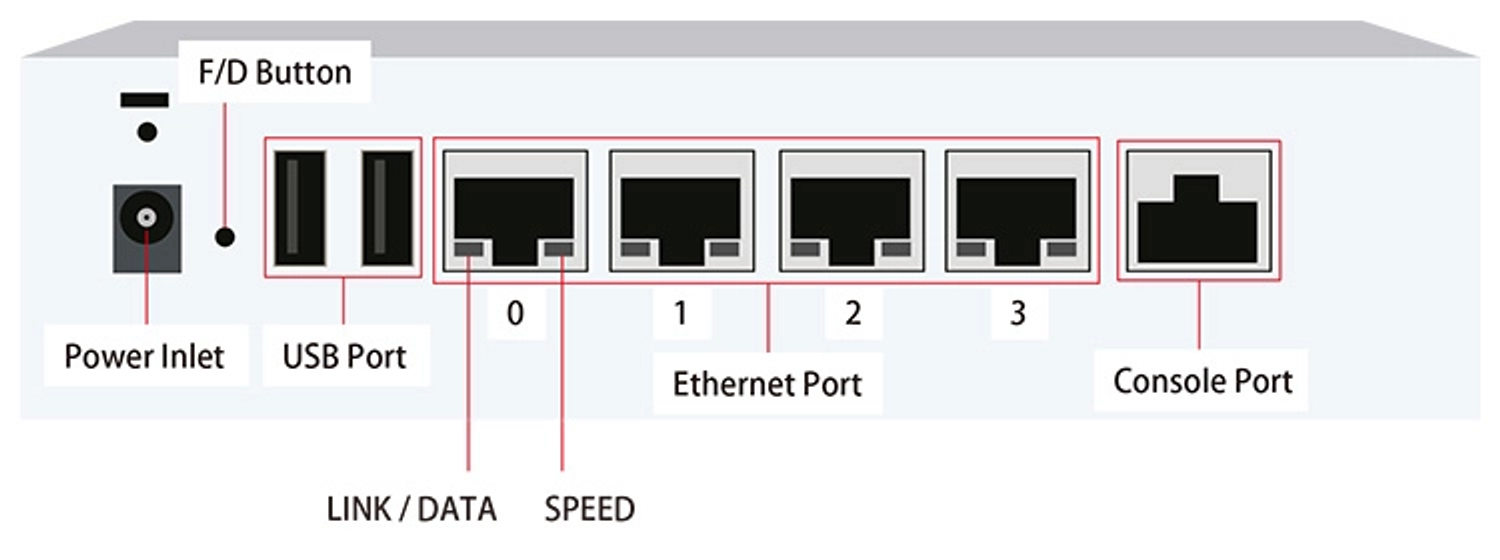

ウラ面


1.電源インレット(Power Inlet)
付属の電源ケーブルを差し込みます。

2.電源ケーブル抜け防止金具取り付け穴
付属の電源ケーブル抜け防止金具を取り付けます。

3.テスト用ポート(Ethernet Port 0-2)
テスト対象機器と接続するためのイーサネットポートです。 *ETH0〜ETH2がテスト用ポートです

4.LINK/DATAランプ(LINK / DATA)
各イーサネットポートの状態を示します。
  • 消灯…リンクがダウンしている状態です。
  • 緑点灯…リンクがアップしている状態です。
  • 緑点滅…リンクがアップしており、データを送受信中です。

5.SPEEDランプ(SPEED)
消灯…リンクがダウンしている状態か、10Mbpsで動作しています。
  • 緑点灯…100Mbpsで動作しています。
  • 橙点灯…1000Mbpsで動作しています。

6.管理用ポート(Ethernet Port 3)
管理用のイーサネットポートです。 *ETH3が管理用ポートです

7.CONSOLEポート(Console Port)
RJ45のCONSOLEポートです。 保守用ポートのため使用できません。

8.USBポート(USB Port)
使用できません。

パッケージ内容
NEEDLEWORKには、機器本体の他に下記の付属品が同梱されています。
  • 電源ケーブル(1本)
  • 電源ケーブル抜け防止金具(1個)
  • ACアダプタ(1個)
  • レッグ(4個)
